建築図面の食い違いを、AIで整理する。

1. 平面図と建具表の確認事項を整理する。

図面の数字を足してみる。記号を表で探す。別の図面と照らし合わせる。こうした確認も、AIに手伝ってもらえます。

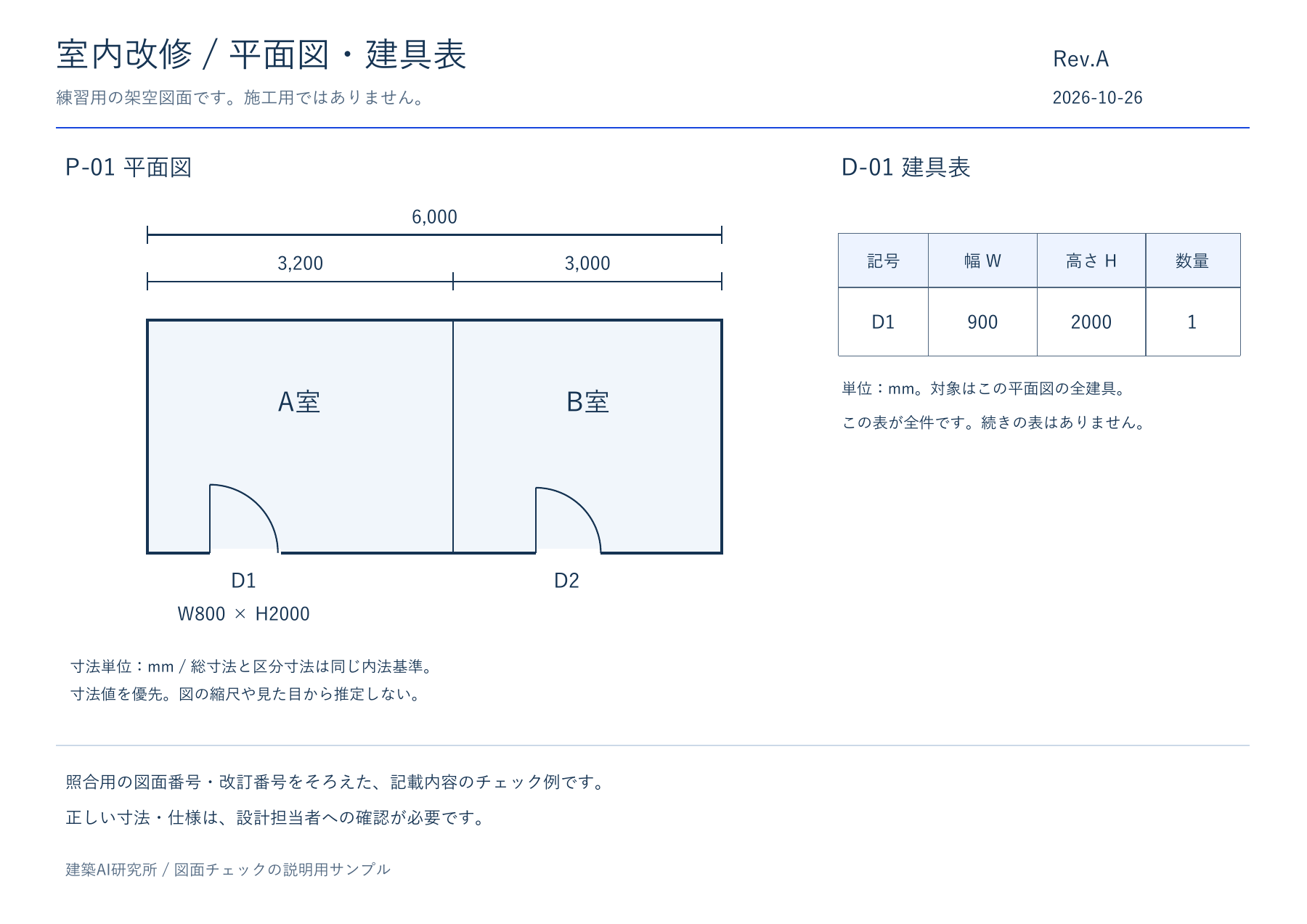

今回は、平面図と建具表を1枚にまとめた画像で試します。「建具表」は、ドアや窓のサイズ・種類などをまとめた表です。

見たいのは、「どこが、どう違うか」。

この例の主な確認ポイントを整理すると、次の3つです。場所と根拠をセットにすると、自分でも照合しやすくなります。

1. 寸法の合計が合わない

   上側の総寸法6,000mm

   ↔

   区分寸法の合計6,200mm

   P-01の上側。3,200＋3,000＝6,200なので、総寸法と200mm違います。どの寸法が正しいかを確認します。

2. 同じドアの幅が違う

   平面図のD1W800

   ↔

   建具表のD1W900

   Wは幅、Hは高さのこと。D1の高さはどちらも2,000mmですが、幅は800mmと900mm。採用する寸法を確認します。

3. 図面の記号が表にない

   平面図D2あり

   ↔

   建具表D2なし

   P-01のB室にD2がありますが、D-01にはD1しかありません。D2のサイズ・仕様・数量を確認します。

「違っている」と分かっても、「どちらが正しいか」は別の確認です。AIに正しい寸法を想像させず、確認事項として残します。

2. 図面を付けて、短く頼んでみよう。

最初から難しい依頼文を作らなくても大丈夫。今回は、図面の画像と下の3行をChatGPTのWorkに送っています。

1. 図面を用意する

   まずは上の練習用画像を保存します。自社の図面なら、図面番号・改訂番号と、文字が読めるかを確認。比較する図面や表が別々なら、両方を用意します。

   同じ版を照合するのか、新旧の変更点を見るのかも伝えましょう。自社資料はアップロードしてよいものを使い、不要な個人情報は隠します。

2. ChatGPTに添付する

   新しいチャットで「Work」を選び、入力欄の「＋」→「写真やファイルを追加」から画像を選びます。小さな図面が表示され、読み込みが終われば準備完了です。

   ChatとWorkの違い・画面を見る →

3. コピーして、貼り付けて送信

   上のコピーボタンを押す→ChatGPTの入力欄をクリック→Ctrl＋Vで貼り付ける→右下の「↑」を押します。Macは⌘＋Vで貼り付けられます。

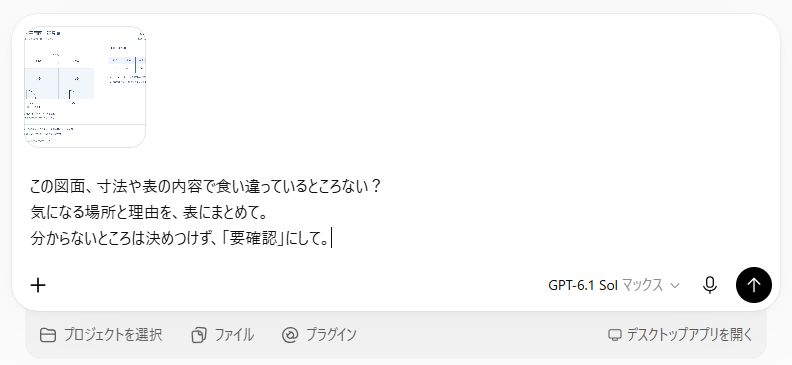

実際に送った画面。図面＋この3行だけ。

細かい文字が読めない場合は、該当部分を拡大した画像を追加して、「この部分をもう一度見て」と続けて頼めます。

3. 指摘を確かめて、担当者へ確認する。

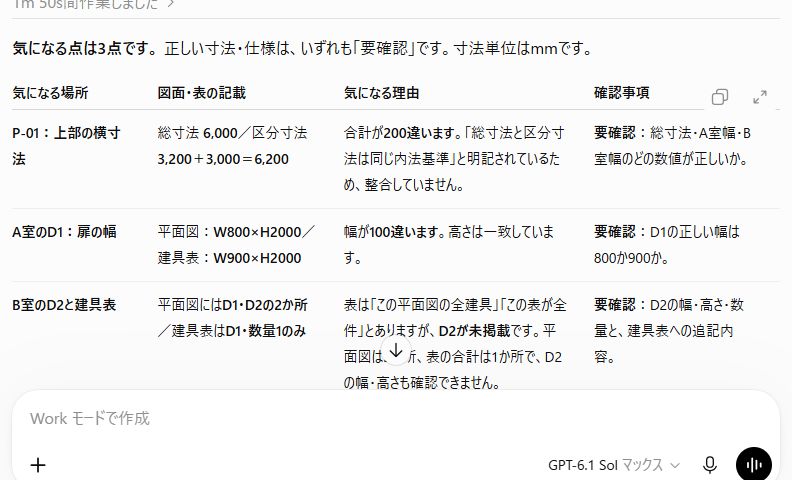

返ってきたチェック結果。3点とも「要確認」に。

回答が出たら、まず元の図面で場所と数字を見直します。AIの読み間違いや見落としもあるため、指摘をそのまま修正指示にせず、確認するためのリストとして使います。

確認する文章まで、続けてお願い。

例えば、確認したいことはこのように整理できます。

P-01／D-01（Rev.A）について、3点確認をお願いします。
・総寸法6,000と、区分寸法の合計6,200のどちらが正しいでしょうか。
・D1の幅は、800と900のどちらを採用しますか。
・D2のサイズ・仕様・数量をご教示ください。

上の文章は、この記事で整理した確認文の例です。図面番号と宛先を確かめてから使います。メール送信は別の操作です。

ほかにも、こんな頼み方ができます。

• 「変更前と変更後の図面を見比べて、変わった場所をまとめて」
• 「平面図と仕上表で、部屋名や仕上げの記載が違うところを教えて」
• 「この図面で、施工前に担当者へ確認したいことを一覧にして」

AIで確認事項を整理し、最終的な寸法・仕様の確定は設計担当者へ。構造の安全性や法令への適合、施工してよいかの判断は、有資格者・担当者による確認が必要です。

図面から面積や台数も拾いたい方は、「積算・数量拾い」の記事もご覧ください。
