設備の納まりを、AIで照合する。
設備の図面と仕様書をAIに渡し、寸法や確認が必要な箇所を整理します。具体例で照合の進め方を紹介します。施工できるかの最終判断は、担当者が現場条件も含めて確認します。
1. 図面と機器の条件を、見比べてみよう。

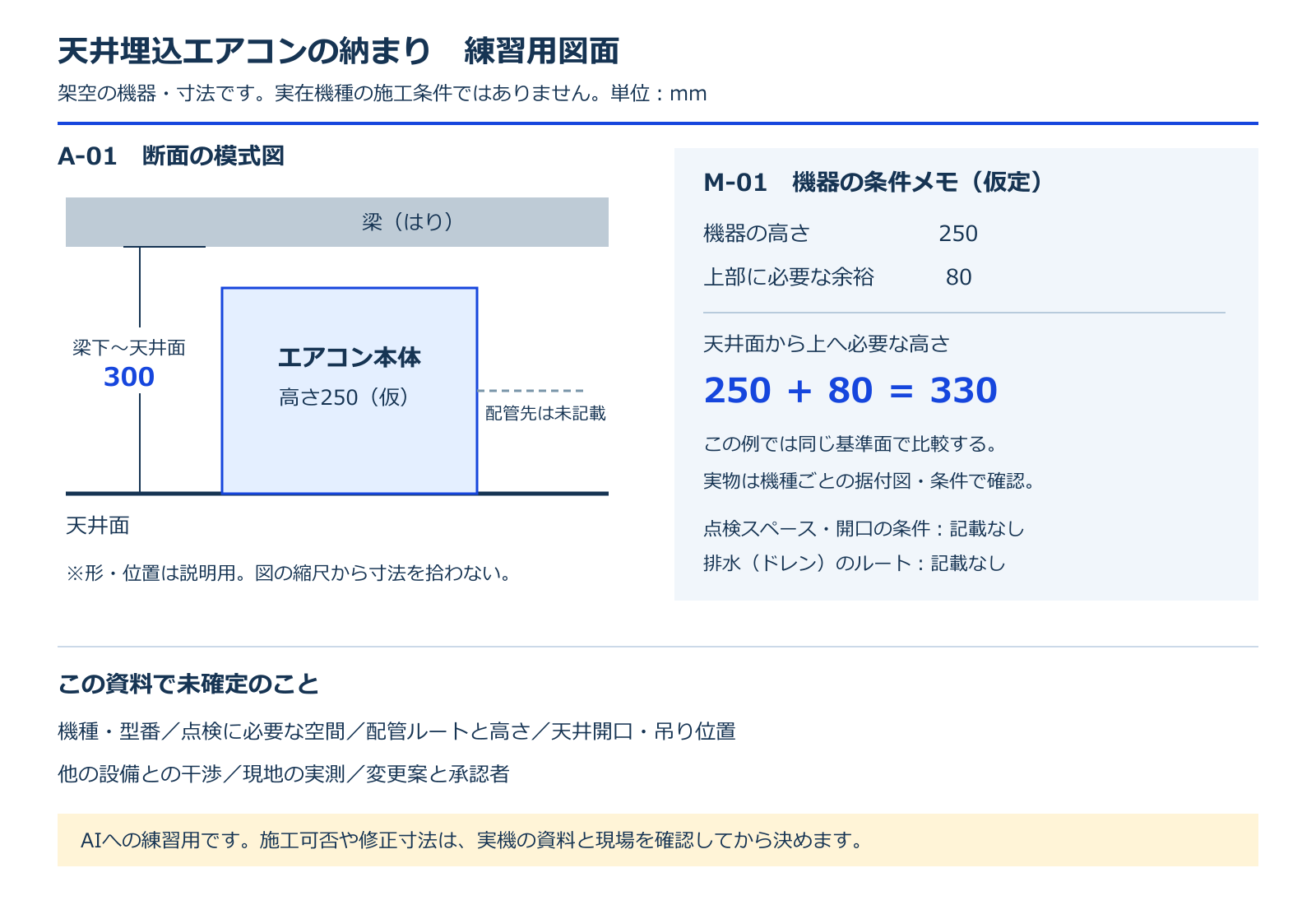

例えば、天井裏にエアコンを入れる工事。機器の本体だけでなく、据付や点検に必要な空間も見比べます。下は、図面と機器の条件を1枚にした練習用の資料です。
こんな確認ができます。
必要な高さに、30mm足りない
図面の空間300mm
必要な高さ330mm
本体250＋上部の余裕80＝330mm。図面の300mmに対して、30mm不足しています。「本体が入る」だけでは、必要な空間を満たすとは限りません。
あとから点検・交換できる？
点検に必要な空間や開口の条件が、資料にありません。機種の据付説明書と天井の図面をそろえ、空調担当・天井の施工担当に確認します。
排水の配管は、どこを通す？
エアコンの水を流す配管（ドレン）の行き先・高さが未記載です。空調の設計・施工担当に、ルートと必要な条件を確認します。
この例では高さ不足は計算できますが、点検や配管は「要確認」。分かることと、追加資料が必要なことを分けるのがポイントです。

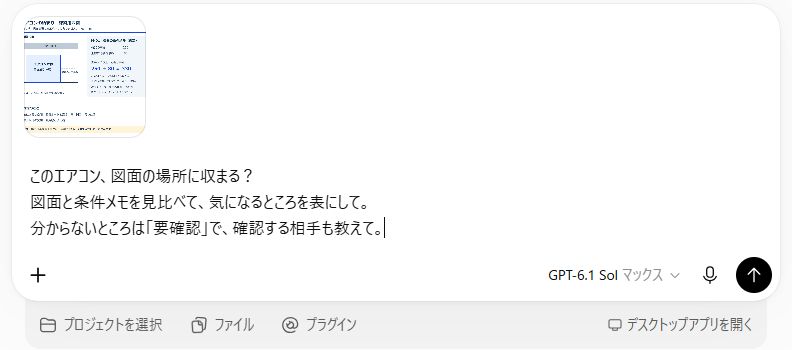

2. 画像を付けて、この3行を送る。
難しい指示から始めなくても大丈夫。図面と条件を渡して、「ここに収まる？」と聞いてみましょう。今回も、下の3行で実際に試しました。
図面と機器の資料を用意する
まずは上の練習用画像を保存。自社で試すときは、設置場所の平面図・断面図と、採用する型番の据付図・据付説明書を用意します。細かい文字は、読める大きさの画像にしましょう。
図面の版と機種をそろえます。自社資料はアップロードしてよいものを使い、不要な個人情報は除いてください。
ChatGPTに資料を添付する
新しいチャットで「Work」を選び、入力欄の「＋」→「写真やファイルを追加」から画像を選びます。小さな画像が表示され、読み込みが終わるまで待ちます。
コピー → 貼り付け → 送信
上のコピーボタンを押す→ChatGPTの入力欄をクリック→Ctrl＋Vで貼り付ける→「↑」を押します。Macは⌘＋V。複数の設備がある図面なら、「右奥のエアコン」など見てほしい場所も一言添えます。
文字が読み取れていなければ、該当部分を拡大した画像を追加して「この寸法をもう一度見て」と頼めます。

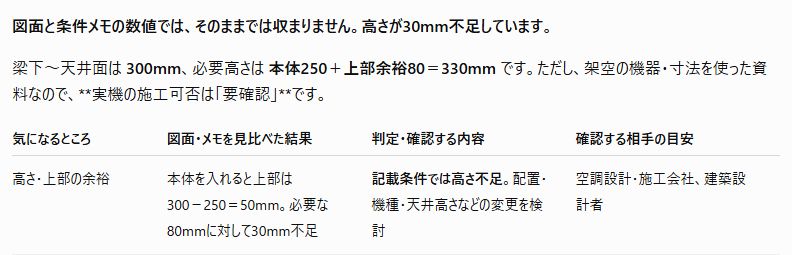

3. 回答を確かめて、担当者へ確認。
まずは元の資料で「300」「250」「80」を見直します。AIの読み違いや見落としもあるため、寸法の基準面・単位・図面の版が同じかまで確認しましょう。
AIの指摘は、担当者に確認するためのリスト。
「30mm足りないから天井を30mm下げればよい」と、そのまま施工変更は決めません。実機の条件・配管・点検・他設備との関係をまとめて確認します。
確認をお願いする文章も、続けて作れます。
確認文の例
A-01の梁下〜天井面は300mmですが、M-01の必要高さは330mmで、30mm不足しています。採用機種の必要寸法をご確認ください。併せて、点検スペースとドレン配管のルート・高さも確認をお願いします。配置・機種・天井高さなどの変更方針をご教示ください。
確認先は役割に合わせて選びます。機器の条件はメーカー・空調担当、建物や天井との調整は設計担当・現場監督へ。資料と現地の条件がそろってから、施工可否や変更案を判断します。
図面の数字・表の食い違いも確認したい方は、図面チェックの記事もご覧ください。
